E. OPTISCHE AUFBEREITUNG DES STATISTIKBILDES
  0. Aktivierung der Internet-Eigenschaften in ASS-Excel
  1. Formatvorlagen
  2. Ueberschrifts- und Fussbereiche gestalten
  3. Statistikaufbau ganz individuell gestalten
  4. Grafiken

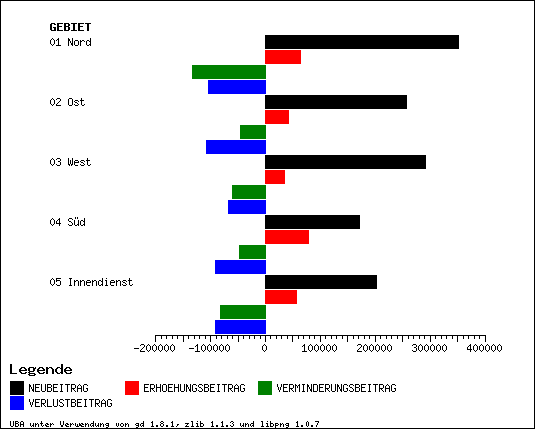

    - Balkendiagramm (eine Skala)

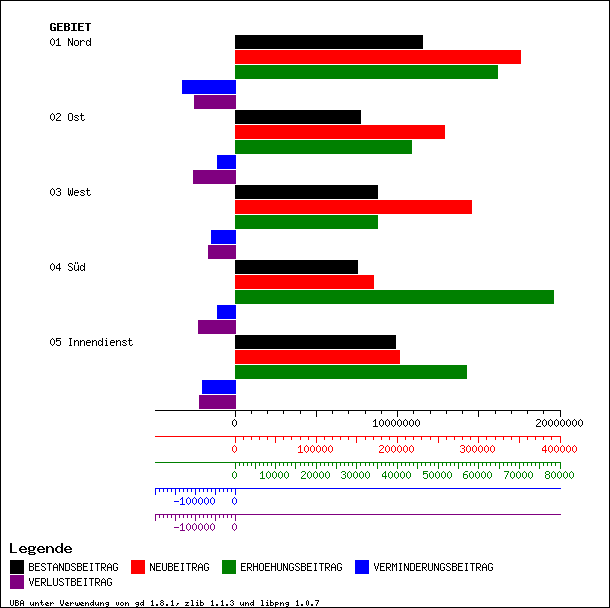

    - Balkendiagramm (mehrere Skalen)

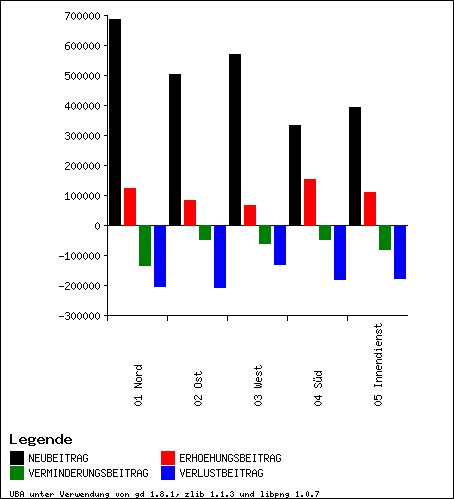

    - Saeulendiagramm (eine Skala)

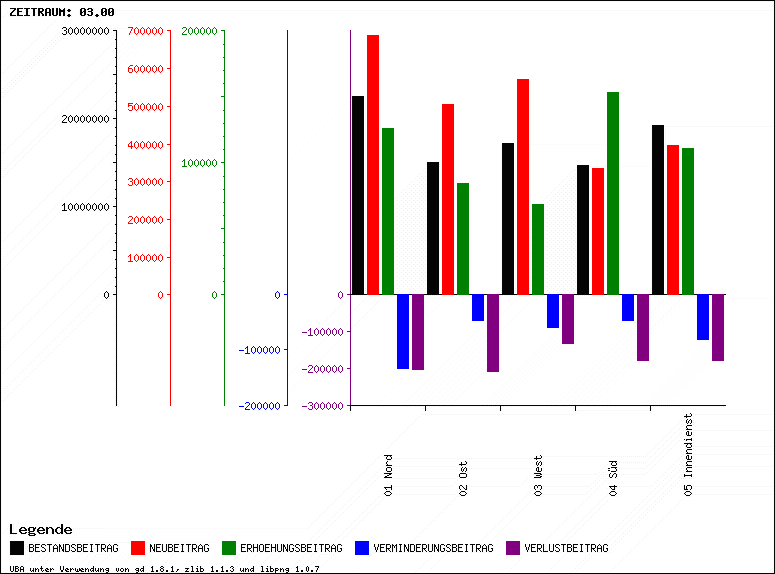

    - Saeulendiagramm (mehrere Skalen)

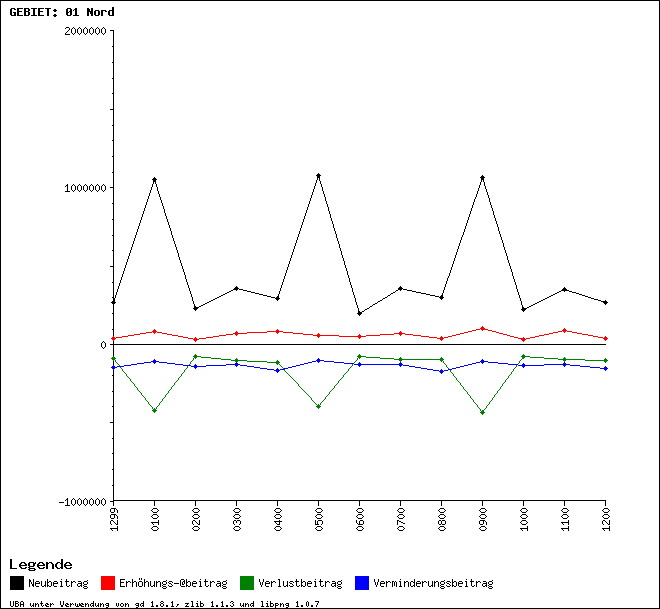

    - Polygonzuege (eine Skala)

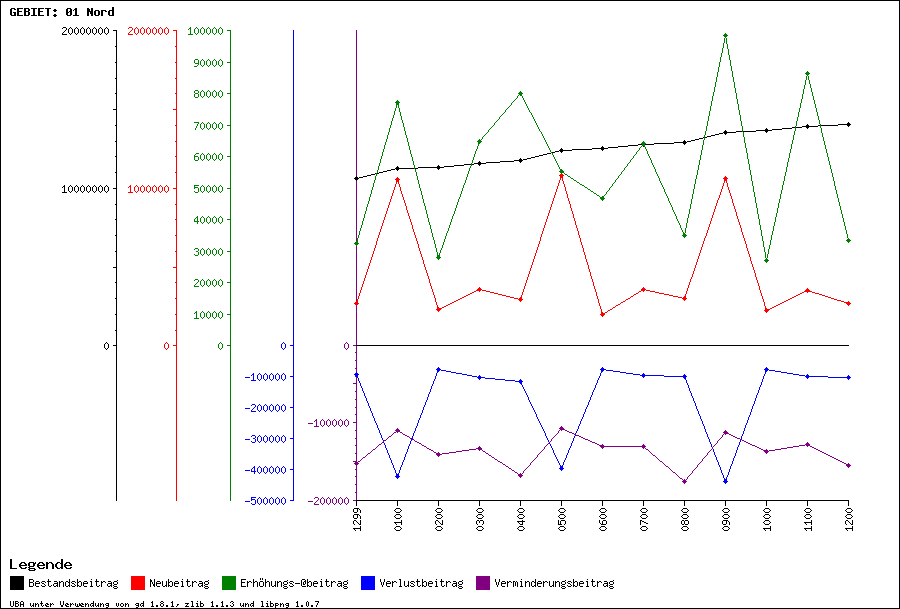

    - Polygonzuege (mehrere Skalen)
    - Kreisdiagramme

E. OPTISCHE AUFBEREITUNG DES STATISTIKBILDES

Kapitelübersicht

Inhaltsverzeichnis

Stichwortverzeichnis

0. Aktivierung der Internet-Eigenschaften in ASS-Excel

Kapitelübersicht

Inhaltsverzeichnis

Stichwortverzeichnis

     Parallel zu ASS-Excel werden die Statistiken fuer das Internet
     formatiert. Dabei bleiben zentrale Bestandteile der
     Formatvorlagen und wesentliche Eintraege im Bereiche-Blatt
     erhalten.

     HTML-STANDARD-FORMATIERUNGEN:
     ----------------------------
     Falls bei einer Anforderung selbst keine HTML-Formate abgelegt
     sind, ziehen ggf. die Standard-Formate, die bei der Anforderung
     'DFLT_HTM' hinterlegt sind.

     Per Dialog koennen unter ASS-Excel einzelne Formatierungen
     in die Internet-Oberflaeche uebernommen werden
     ( Zusaetze --> HTML...):

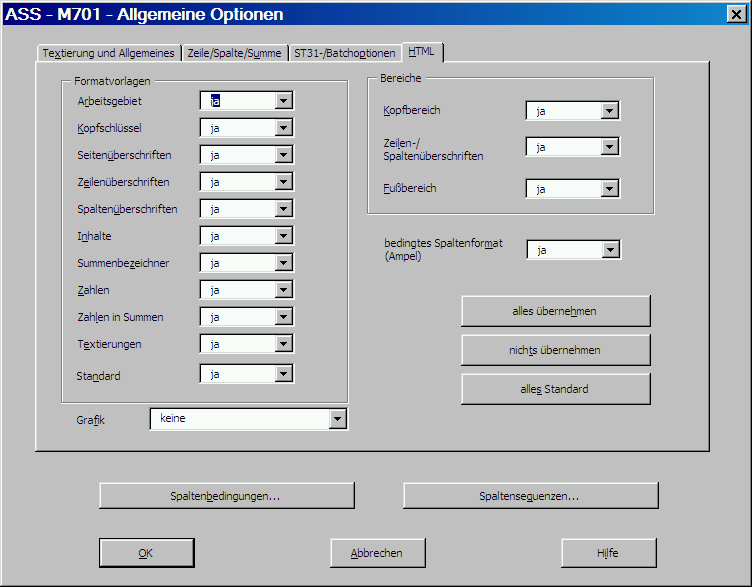

     Abb.: ASS-Excel-Dialog 'Formate fuer HTML'

     Daneben gibt es die Moeglichkeit ASS-Internet-Optionen
     maschinell von aussen zu setzen:

     Im ASS-PGM-Verzeichnis befindet sich die Datei

              ASS_Internet_Optionen.xls

     Damit ist es moeglich, mehrere Anforderungen auf
     einmal fuer die Darstellung im Internet zu speichern.

     Nach Betaetigen des Buttons 'Anzeigen' werden die Elemente
     der eingestellten Bibliothek in der Listbox angezeigt. Zur
     Einschraenkung der Auswahl kann ein Filter angegeben werden.
     Die Formatierungsbestandteile, die man uebernehmen moechte,
     kann man in den Auswahlboxen anklicken. Standardmaessig sind
     alle aktiviert.

     Ist die Option 'nur Anforderungen ohne HTML-Option' aktiv,
     werden nur diejenigen Anforderungen angezeigt, bei denen
     diese Optionen noch nicht gesetzt oder alle deaktiviert
     wurden.

     In der Listbox ist analog zum Windows-Explorer das Markieren
     mehrerer Elemente moeglich (mit Hilfe der Strg- oder Shift-
     Taste). Entsprechend stehen auch die Kommandos 'alles
     markieren' und 'Markierung umkehren' zur Verfuegung.

     Jede zu bearbeitende Anforderung muss zuvor in der Listbox
     markiert werden.

     Die entsprechende Verarbeitung erfolgt durch die
     Schaltflaeche 'Aendern'. Die gerade bearbeitete Anforderung
     wird in der Statusleiste angezeigt.

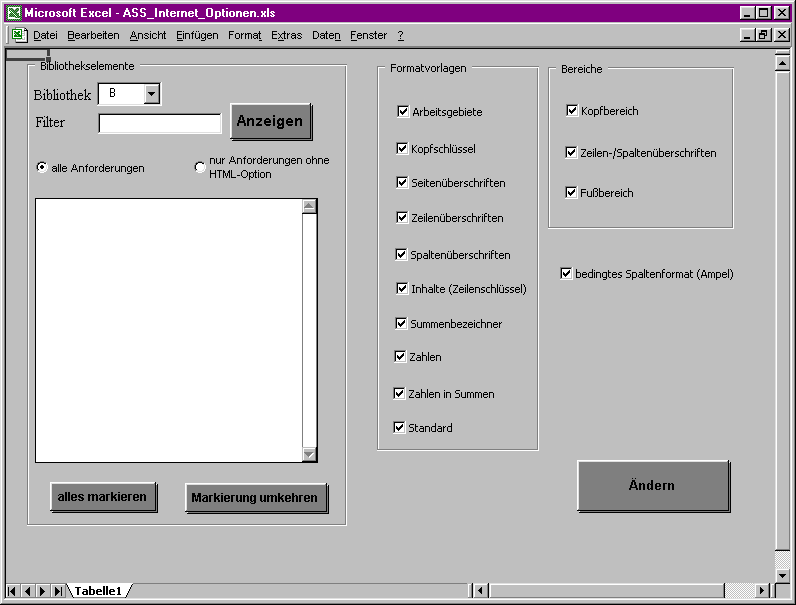

Abb.: Bestehende Anforderungen mit HTML-Optionen versehen

1 Formatvorlagen

Kapitelübersicht

Inhaltsverzeichnis

Stichwortverzeichnis

     Bei den Formatvorlagen werden die im folgenden genannten
     Einstellungen fuer alle ausgewaehlten Formatvorlagen in eine
     Internet-Statistik uebertragen:

   - Schriftart:          alle am Client installierten Schriftarten

   - Schriftformatierung: normal, kursiv, fett oder fett-kursiv

   - Schriftgroesse:      entsprechend der HTML-Vorgaben in 7 Stufen

   - horizontale Ausrichtung: links, zentriert, rechts oder
                          default (Text links-, Zahlen rechtsbuendig)

   - vertikale Ausrichtung: hochgestellt, normal, tiefgestellt

   - Schriftfarbe und Hintergrundfarbe werden in Echtfarben
                          uebernommen (RGB-Codierung).

2 Ueberschrifts- und Fussbereiche gestalten

Kapitelübersicht

Inhaltsverzeichnis

Stichwortverzeichnis

     Ueber ASS-Excel koennen Bereiche fuer den Statistik-Kopf,
     fuer Zeilen/Spaltenueberschriften und fuer Fusstexte textiert
     und gestaltet werden. Die von ASS erstellten Standardtexte
     werden durch den entsprechenden Bereich ueberblendet. Wenn
     diese Bereiche von ASS-InterNet uebernommen werden, bleiben
     alle unter 1. beschriebenen Formatierungsmerkmale erhalten.
     Darueber hinaus koennen pro Zelle 60 Zeichen eingetragen
     werden. Verweise ins Bezuege- und Tabelle-Blatt werden auch
     in der Internetversion aufgeloest. Des weiteren werden die
     Funktionen 'VERKETTEN', 'TEIL' (=Substring) und 'ASSMonat'
     umgesetzt.

3 Statistikaufbau ganz individuell gestalten

Kapitelübersicht

Inhaltsverzeichnis

Stichwortverzeichnis

     Neben diesen von ASS-Excel bekannten Verfahren bietet
     ASS-InterNet an, den Statistikaufbau voellig frei zu
     gestalten. In einem MIS-System koennen damit beispielsweise
     ganz zentrale Ergebnisse von Anforderungen an die Datenbasis
     exponiert dargestellt werden.
     An einem Bezug in den Zahlenbereich des Tabelle-Blatts
     erkennt ASS-InterNet, dass der Standard-Zahlenteil unterdrueckt
     und die Statistik frei gestaltet werden soll.

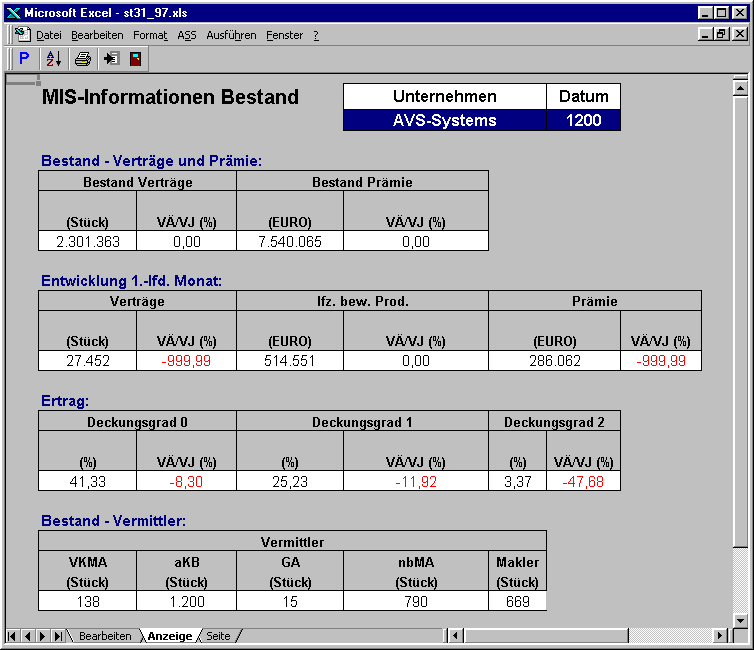

     Unter ASS-Excel wurde in folgendem Beispiel im Bereiche-
     Blatt der Kopfbereich auf die gesamte Statistik ausgedehnt und
     mit Zahlen aus dem Tabelle-Blatt gefuellt. Der eigentliche
     Zahlenbereich wurde durch geeignete Wahl von Formatvorlagen
     unsichtbar:

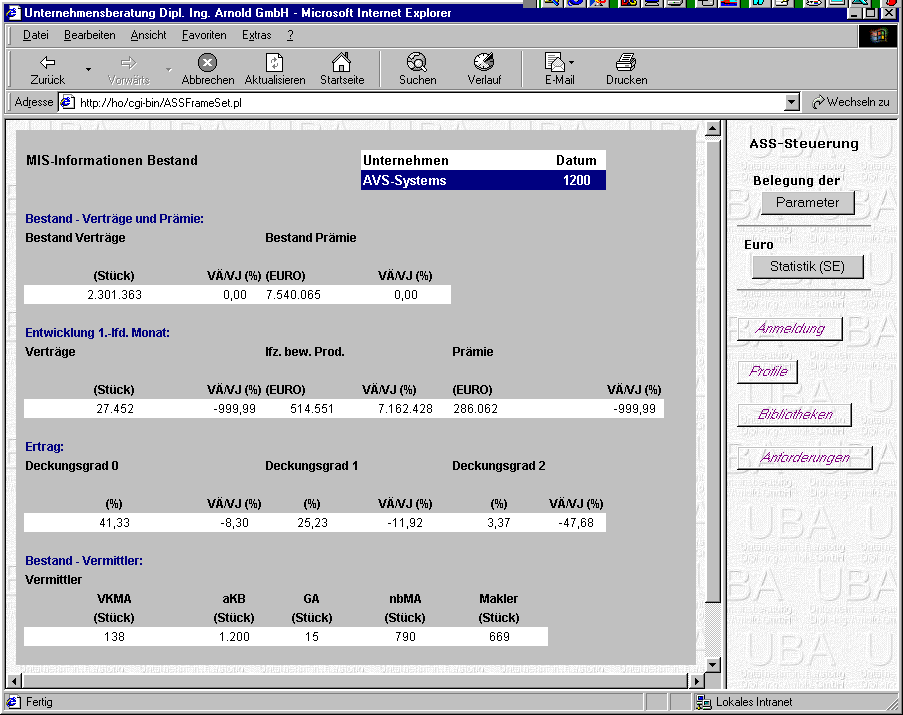

In ASS-InterNet sieht die selbe Statistik gegenwaertig so aus:

4 Grafiken

Kapitelübersicht

Inhaltsverzeichnis

Stichwortverzeichnis

     In der Internet-Oberflaeche kann das gelieferte Zahlenmaterial
     grafisch in verschiedene Grafiktypen umgesetzt werden. Um
     Dokumentgroesse und Rechenaufwand zu minimieren wird zu
     einer Statistikseite ein Diagramm von definiertem Typ auf
     Anfrage erzeugt.

     Mit Hilfe von speziellen C++ -Bibliotheken, die in ein
     Programm am Webserver eingebunden sind, wird eine Datei
     vom Typ PNG (PortableNetworkGraphics) erstellt, die alle
     gaengigen Applikationen verarbeiten koennen (vgl. das
     Copyright auf Diagrammen). Somit ist es moeglich, das Bild in
     jede Office-Anwendung einzubinden (Browserfunktionen
      kopieren' oder Bild Speichern unter'). Die Darstellung der
     Grafiken orientiert sich gegenwaertig an einer Werteanforderung
     im Spaltenbereich der Statistik. Durch geeignete
     Spaltensequenzen kann die grafisch umzusetzende Datenbasis
     reduziert werden. Zu jeder Anforderung muss festgelegt werden,
     welche Grafiktypen zulaessig sind (keine Voreinstellung , alle,
     ein bestimmter). Folgende Typen werden angeboten:

Stichwortverzeichnis

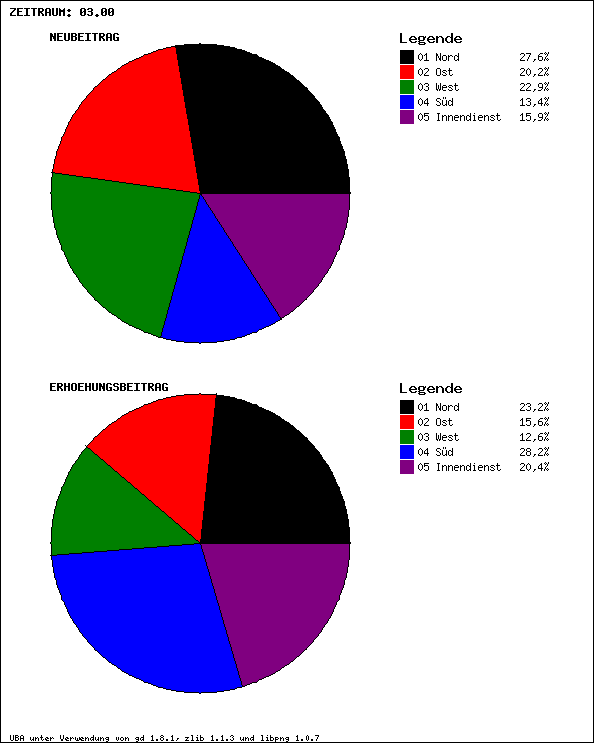

Pro Spalte wird ein Kreisdiagramm erzeugt, das die
Zahlenverteilung aufgeschluesselt nach den Zeilen zeigt:
